SSR là gì? Nguyên lý hoạt động, Lợi ích & Ứng dụng Rơ le Bán dẫn
Trong bối cảnh công nghệ điện tử và tự động hóa ngày càng phát triển, các thiết bị chuyển mạch đóng vai trò vô cùng quan trọng. Bên cạnh những rơ le cơ khí truyền thống, một loại linh kiện mang tính cách mạng đã và đang thay đổi cục diện ngành điện: Rơ le bán dẫn hay còn gọi là SSR (Solid State Relay). Với những ưu điểm vượt trội về độ bền, tốc độ và khả năng chống nhiễu, SSR không chỉ là một thành phần thiết yếu trong các hệ thống công nghiệp mà còn ngày càng phổ biến trong các ứng dụng dân dụng, đặc biệt là trong các giải pháp nhà thông minh cao cấp.
1. SSR là gì? Định nghĩa và Vị thế trong ngành Điện tử

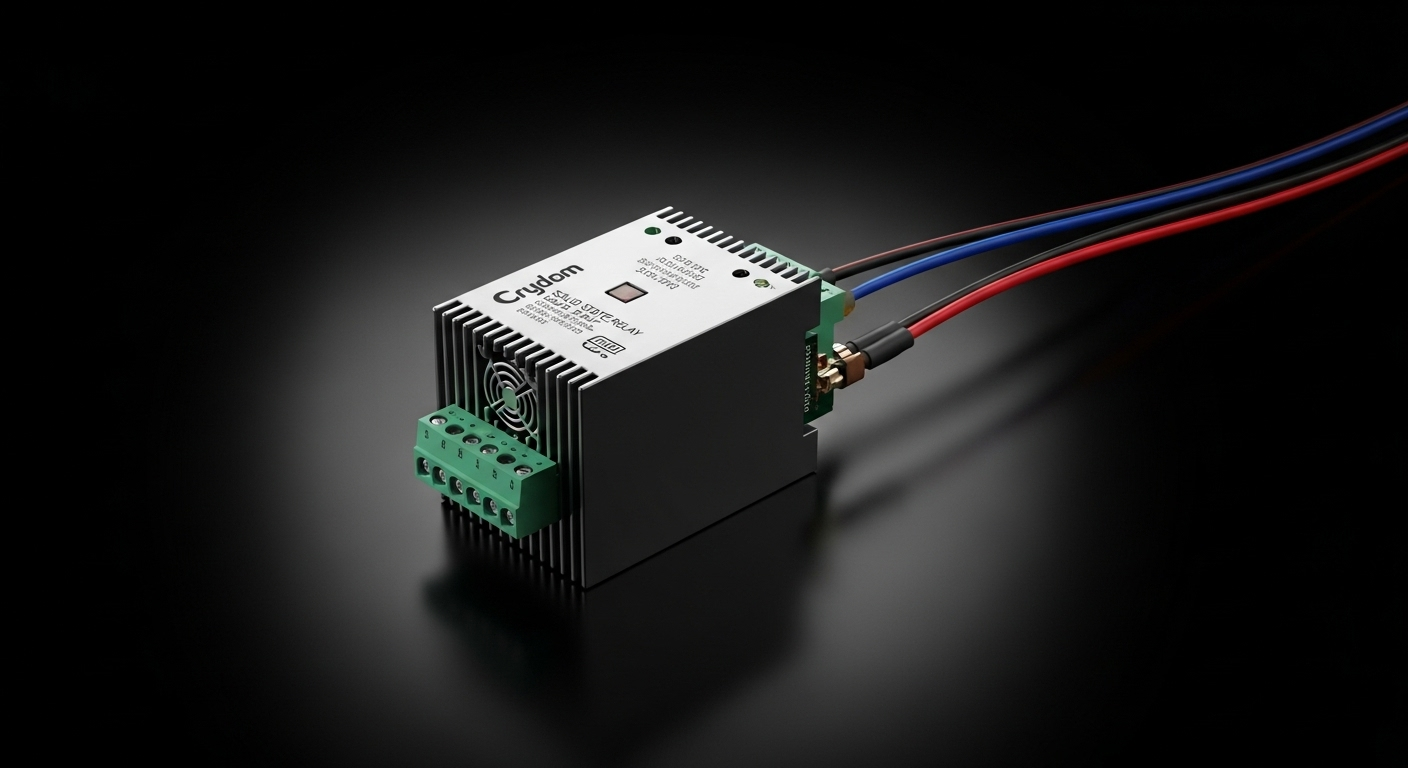

SSR (Solid State Relay), hay còn gọi là Rơ le bán dẫn, là một loại linh kiện điện tử được kích hoạt bằng điện, có chức năng chính là cho phép một dòng điện nhỏ (tín hiệu điều khiển) điều khiển một tải tiêu thụ dòng điện lớn hơn rất nhiều. Khác biệt cốt lõi và mang tính cách mạng của SSR so với rơ le cơ khí (electromechanical relay – EMR) là không có bộ phận chuyển động cơ học. Điều này mang lại một loạt các ưu điểm vượt trội mà chúng ta sẽ khám phá chi tiết hơn.
Về bản chất, SSR là gì? SSR hoạt động như một “công tắc” điện tử, đóng hoặc mở mạch tải mà không cần tiếp xúc vật lý. Thay vì các lá tiếp điểm kim loại va đập vào nhau như rơ le cơ khí, SSR sử dụng các thành phần bán dẫn như Transistor, MOSFET hoặc TRIAC để thực hiện chức năng chuyển mạch.
Ưu điểm nổi bật của SSR so với Rơ le cơ khí:
- Không có bộ phận chuyển động: Đây là yếu tố then chốt giúp SSR là gì trở nên vượt trội, khắc phục các nhược điểm của rơ le cơ khí như tiếng ồn, hiện tượng tóe lửa (hồ quang điện) và mài mòn cơ học.
- Tuổi thọ cao: Do không có mài mòn cơ học, tuổi thọ của SSR là gì cao hơn đáng kể, có thể đạt hàng triệu chu kỳ chuyển mạch.
- Tốc độ chuyển mạch nhanh: SSR là gì có khả năng bật/tắt mạch tải trong thời gian rất ngắn, thường là micro giây hoặc mili giây, phù hợp với các ứng dụng yêu cầu phản ứng nhanh.
- Chống nhiễu điện từ: Thiết kế bán dẫn giúp SSR là gì ít bị ảnh hưởng bởi nhiễu điện từ và ít gây nhiễu cho các thiết bị khác.
Nhờ những ưu điểm này, SSR là gì đã trở thành lựa chọn hàng đầu trong nhiều lĩnh vực, từ các hệ thống điều khiển công nghiệp phức tạp, lò điện, đến các thiết bị gia dụng thông minh và hệ thống HVAC.
Xem Thêm: Gemini Google Home: Bước Tiến Vượt Trội Của Trợ Lý AI Nhà Thông Minh 2025
2. Cấu tạo và Nguyên lý hoạt động của SSR là gì?
Mặc dù có nhiều loại SSR là gì khác nhau, cấu tạo cơ bản của chúng thường bao gồm hai phần chính được cách ly với nhau: Mạch điều khiển (Input) và Mạch tải (Output), được liên kết thông qua một cơ chế ghép nối (coupling) thường là quang học (optocoupler).
- Mạch điều khiển (Input Circuit):
- Đây là phần nhận tín hiệu điều khiển từ bên ngoài (thường là một điện áp DC thấp, ví dụ 3-32Vdc).
- Thành phần chính ở đây là một đèn LED phát quang (Infrared LED). Khi có dòng điện điều khiển chạy qua, đèn LED này sẽ phát ra ánh sáng.
- Mạch tải (Output Circuit):
- Đây là phần thực hiện chức năng chuyển mạch cho tải lớn.
- Các thành phần bán dẫn chính thường là MOSFET cho tải DC, hoặc TRIAC cho tải AC.
- Cơ chế Ghép nối quang học (Opto-isolation):
- Khi dòng điện điều khiển nhỏ chạy qua đèn LED ở mạch Input, đèn LED phát ra ánh sáng.
- Ánh sáng này được một diode/transistor thu quang ở mạch Output tiếp nhận.
- Quá trình tiếp nhận ánh sáng này sẽ kích hoạt các MOSFET/TRIAC, cho phép dòng điện tải lớn chạy qua mạch Output, từ đó cấp điện cho thiết bị tải.
Nguyên lý cách ly quang học này là một điểm cực kỳ quan trọng của SSR là gì. Nó đảm bảo rằng mạch điều khiển điện áp thấp được cách ly hoàn toàn với mạch tải điện áp cao, giúp bảo vệ các thiết bị điều khiển khỏi những sự cố ở mạch tải. Điều này tăng cường đáng kể độ an toàn và độ tin cậy của hệ thống.
Xem Thêm: Smart Home Là Gì? Toàn Tập Giải Pháp Về Nhà Thông Minh Từ A-Z Năm 2025
3. Phân loại SSR theo Nguyên lý hoạt động
Dựa trên nguyên lý hoạt động và cách thức chuyển mạch tải, SSR là gì được phân thành nhiều loại, mỗi loại tối ưu cho những ứng dụng cụ thể:
- Zero-Crossing (Zero-Switching) Relays:
- Nguyên lý: Loại SSR là gì này chỉ bật hoặc tắt tải khi điện áp xoay chiều (AC) đi qua điểm 0 (zero-crossing point).
- Lợi ích: Giúp giảm thiểu đáng kể nhiễu điện từ (EMI/RFI), kéo dài tuổi thọ của cả SSR và thiết bị tải.
- Ứng dụng: Điều khiển tải điện trở như lò sưởi, bóng đèn sợi đốt.
- Instant ON (Random-Switching) Relays:
- Nguyên lý: Instant ON SSR là gì kích hoạt tải ngay lập tức khi nhận được tín hiệu điều khiển, bất kể điện áp xoay chiều đang ở đâu.
- Lợi ích: Thời gian phản hồi cực nhanh.
- Ứng dụng: Điều khiển các ứng dụng cần đáp ứng ngay lập tức.
- Analog Switching Relays (Analog Control Relays):
- Nguyên lý: Loại SSR là gì này cho phép điều khiển điện áp đầu ra một cách tương ứng với tín hiệu điện áp đầu vào (ví dụ: 0-10V).
- Lợi ích: Cung cấp khả năng điều khiển chính xác và linh hoạt hơn cho các tải yêu cầu điều chỉnh công suất liên tục.
- Ứng dụng: Điều khiển dimmer đèn, điều khiển tốc độ motor.
Xem Thêm: Giải pháp nhà thông minh là gì? Tổng quan và ứng dụng thực tế của Smart Home
4. Ứng dụng đa dạng của SSR trong thực tiễn
Với những ưu điểm vượt trội, SSR là gì đã và đang được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Gia nhiệt trong nhà máy nhựa và sản xuất bao bì: Trong ngành nhựa và bao bì, các quy trình gia nhiệt cần kiểm soát nhiệt độ cực kỳ chính xác. SSR là gì được sử dụng để điều khiển các điện trở gia nhiệt, giúp duy trì nhiệt độ mong muốn.
- Công tắc gia nhiệt cho lò điện, lò thí nghiệm: Các loại lò trong công nghiệp và phòng thí nghiệm đòi hỏi khả năng bật/tắt công suất gia nhiệt liên tục và chính xác. SSR là gì là lựa chọn lý tưởng.

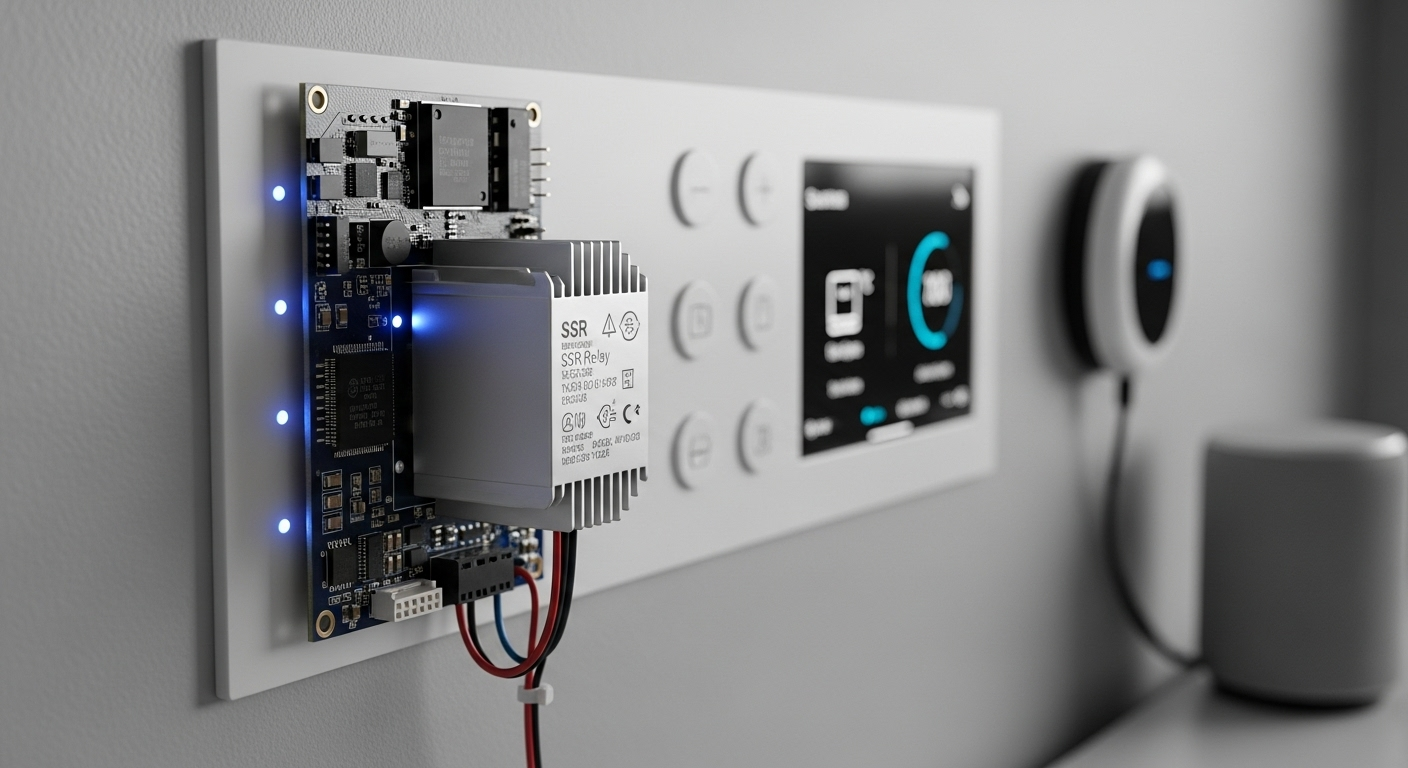

- Trong các giải pháp Nhà thông minh (Smart Home) cao cấp: Mặc dù không phải là thiết bị người dùng cuối, SSR là gì có thể được tích hợp trong các module điều khiển công suất cao, điều khiển các thiết bị tải nặng như bình nóng lạnh, máy bơm hồ bơi, hoặc hệ thống sưởi sàn điện, mang lại độ bền và an toàn vượt trội.
Xem Thêm: Hướng dẫn xây và lắp đặt nhà thông minh: Kinh nghiệm, chi phí và lưu ý quan trọng năm 2025
5. Ưu và nhược điểm của SSR là gì?
Mặc dù SSR là gì mang lại nhiều lợi ích, nhưng như mọi công nghệ khác, nó cũng có những ưu và nhược điểm riêng cần được cân nhắc.
5.1. Ưu điểm nổi bật của SSR là gì?
- Không tóe lửa, không tiếng ồn: Việc loại bỏ tia lửa điện giúp tăng cường an toàn, đặc biệt trong môi trường dễ cháy nổ, và không tạo ra tiếng ồn khó chịu, phù hợp cho các ứng dụng trong nhà ở.
- Độ bền và tuổi thọ cao: Với hàng triệu chu kỳ hoạt động, SSR là gì có tuổi thọ cao hơn rất nhiều lần so với rơ le cơ khí, giảm chi phí bảo trì.
- Thiết kế nhỏ gọn, dễ lắp đặt: SSR là gì có kích thước nhỏ gọn, dễ dàng tích hợp vào các bảng mạch điều khiển hoặc tủ điện.
- Tốc độ chuyển mạch nhanh: Phản ứng gần như tức thì với tín hiệu điều khiển, lý tưởng cho các ứng dụng yêu cầu chuyển đổi nhanh chóng.
5.2. Nhược điểm cần lưu ý của SSR là gì?
- Cần tản nhiệt khi làm việc với công suất lớn: Các thành phần bán dẫn trong SSR là gì tạo ra nhiệt khi hoạt động, đặc biệt với dòng tải cao. Do đó, cần có bộ tản nhiệt phù hợp để tránh quá nhiệt.
- Chi phí ban đầu cao hơn: So với rơ le cơ khí cùng khả năng tải, SSR là gì thường có chi phí đầu tư ban đầu cao hơn. Tuy nhiên, nếu tính đến tuổi thọ và chi phí bảo trì, SSR thường mang lại hiệu quả kinh tế tốt hơn về lâu dài.
6. Lời kết
SSR (Solid State Relay) hay rơ le bán dẫn, với những ưu điểm vượt trội về hiệu suất, độ bền, tốc độ và an toàn, đã khẳng định vị thế là một trong những linh kiện điện tử không thể thiếu trong các hệ thống điều khiển hiện đại. Từ các nhà máy công nghiệp lớn đến những giải pháp nhà thông minh cao cấp, khả năng điều khiển tải công suất lớn một cách không tiếp xúc đã mở ra nhiều cơ hội để tối ưu hóa vận hành và nâng cao độ tin cậy của thiết bị điện.
Việc hiểu rõ SSR là gì, nguyên lý hoạt động, các loại và ứng dụng của nó không chỉ giúp các kỹ sư, nhà thầu đưa ra lựa chọn phù hợp mà còn giúp chủ đầu tư các công trình cao cấp có cái nhìn sâu sắc hơn về các công nghệ đang vận hành trong ngôi nhà của mình. Để đảm bảo tối đa hiệu quả và an toàn, hãy luôn lựa chọn các sản phẩm SSR chất lượng từ những nhà cung cấp uy tín, có chế độ bảo hành và hậu mãi chuyên nghiệp.
