Công tơ điện là gì? Các loại đồng hồ điện tốt nhất
Trong kỷ nguyên công nghệ số, điện năng đóng vai trò không thể thiếu, là huyết mạch của mọi hoạt động. Với những ngôi nhà phố, biệt thự cao cấp hay các dự án xây dựng đòi hỏi sự tinh tế và hiệu quả, việc kiểm soát và tối ưu hóa tiêu thụ điện không chỉ giúp tiết kiệm chi phí mà còn góp phần bảo vệ môi trường và nâng cao chất lượng sống. Chính vì lẽ đó, công tơ điện – hay còn gọi thân thuộc là đồng hồ điện – trở thành một thiết bị đo lường thiết yếu, cầu nối giữa nhà cung cấp điện và người tiêu dùng.
1. Công tơ điện là gì? Định nghĩa và Vai trò quan trọng không thể thiếu
Công tơ điện, còn được biết đến với các tên gọi như điện năng kế hay đồng hồ điện, là một thiết bị đo lường chuyên dụng được thiết kế để ghi lại lượng điện năng tiêu thụ (tính bằng kilowatt-giờ, kWh) của một hộ gia đình, cơ quan, doanh nghiệp hoặc một khu vực cụ thể trong một khoảng thời gian nhất định. Vai trò của thiết bị này là vô cùng quan trọng đối với cả Công ty Điện lực Việt Nam (EVN) và người sử dụng điện.
1.1 Định nghĩa khoa học và phổ biến
1.2 Vai trò trọng yếu đối với hệ thống điện và người dùng
- Đối với Công ty Điện lực: Công tơ điện là cơ sở duy nhất để EVN tính toán và lập hóa đơn tiền điện cho người tiêu dùng. Độ chính xác của công tơ điện đảm bảo tính công bằng, minh bạch trong giao dịch điện năng, từ đó duy trì sự ổn định của hệ thống cung cấp điện quốc gia.
- Đối với người sử dụng:
- Quản lý chi phí: Giúp người dùng theo dõi và kiểm soát lượng điện tiêu thụ, từ đó điều chỉnh thói quen sử dụng để tiết kiệm chi phí sinh hoạt hàng tháng.
- Phát hiện bất thường: Là công cụ đầu tiên để phát hiện các sự cố như rò rỉ điện, chập điện hoặc sự cố về thiết bị tiêu thụ điện qua các chỉ số tăng đột biến trên công tơ điện.
- Nền tảng Smart Home: Đối với các hệ thống nhà thông minh của Thạch Anh ITT, dữ liệu từ công tơ điện (đặc biệt là công tơ điện tử thông minh) có thể được tích hợp vào hệ thống quản lý năng lượng, cho phép giám sát, phân tích và tối ưu hóa năng lượng tự động, mang lại tiện ích và hiệu quả vượt trội.
Xem Thêm: Smart Home Là Gì? Toàn Tập Giải Pháp Về Nhà Thông Minh Từ A-Z Năm 2025
2. Nguyên lý hoạt động của Công tơ điện: Bí mật phía sau những con số quay vòng
Mặc dù có vẻ ngoài đơn giản, nhưng nguyên lý hoạt động của công tơ điện lại dựa trên những định luật vật lý cơ bản nhưng mạnh mẽ.
2.1 Đối với Công tơ điện cơ (Loại cảm ứng)
Công tơ điện cơ hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua các cuộn dây trong công tơ điện, chúng sẽ tạo ra các từ trường biến thiên.
- Tạo từ thông: Cuộn dây điện áp (mắc song song với tải) và cuộn dây dòng điện (mắc nối tiếp với tải) tạo ra hai từ thông khác nhau.
- Dòng điện xoáy (Foucault): Các từ thông này cảm ứng lên một đĩa nhôm (đặt giữa các cuộn dây), tạo ra các dòng điện xoáy trong đĩa nhôm.
- Tương tác lực điện từ: Sự tương tác giữa các dòng điện xoáy trong đĩa nhôm và từ trường của các cuộn dây tạo ra một mô-men xoắn, làm cho đĩa nhôm quay.
- Hiển thị chỉ số: Tốc độ quay của đĩa nhôm tỷ lệ thuận với công suất tiêu thụ điện. Đĩa nhôm được nối với một hệ thống bánh răng và kim chỉ số (hoặc các con số cơ học), từ đó ghi lại tổng lượng điện năng đã tiêu thụ (kWh).
- Nam châm hãm: Một nam châm vĩnh cửu được đặt gần đĩa nhôm để tạo ra một lực hãm, đảm bảo đĩa quay ổn định và chính xác ở mọi tốc độ tải, đồng thời ngăn đĩa quay khi không có tải.
2.2 Đối với Công tơ điện tử (Smart Meter)
Công tơ điện tử hoạt động dựa trên nguyên lý đo lường kỹ thuật số. Chúng sử dụng các mạch điện tử để đo dòng điện và điện áp, sau đó tính toán công suất và tích hợp theo thời gian để cho ra chỉ số điện năng tiêu thụ.
- Cảm biến: Các cảm biến (thường là cảm biến Hall hoặc shunt điện trở) đo lường dòng điện và điện áp tức thời.
- Chuyển đổi tín hiệu: Tín hiệu analog từ cảm biến được chuyển đổi thành tín hiệu số bởi bộ chuyển đổi ADC (Analog-to-Digital Converter).
- Bộ vi xử lý: Một bộ vi xử lý (microcontroller) sẽ nhận dữ liệu số này, thực hiện các phép tính toán phức tạp để xác định công suất tức thời và tích hợp công suất theo thời gian để tính toán tổng điện năng tiêu thụ.
- Hiển thị kỹ thuật số: Kết quả được hiển thị trên màn hình LCD hoặc LED.
- Tính năng bổ sung: Công tơ điện tử thường có thêm các tính năng như lưu trữ dữ liệu, giao tiếp với hệ thống bên ngoài (qua cổng quang, RS485, RF, GPRS/3G/4G), đo công suất phản kháng, biểu đồ phụ tải, cảnh báo quá tải, v.v. Đây là nền tảng cho việc tích hợp vào các hệ thống nhà thông minh của Thạch Anh ITT.
Nguồn tham khảo: IEEE Standards Association – Metering Standards
3. Cấu tạo của Công tơ điện: Các bộ phận chính tạo nên sự chính xác
Mỗi loại công tơ điện đều có cấu tạo đặc trưng, nhưng về cơ bản, chúng đều bao gồm những thành phần cốt lõi để thực hiện chức năng đo lường.
3.1 Cấu tạo Công tơ điện cơ
- Cuộn dây điện áp (Cuộn áp): Mắc song song với tải, có số vòng dây lớn và tiết diện nhỏ, tạo ra từ trường tỷ lệ với điện áp nguồn.
- Cuộn dây dòng điện (Cuộn dòng): Mắc nối tiếp với tải, có số vòng dây ít và tiết diện lớn, tạo ra từ trường tỷ lệ với dòng điện tải.
- Đĩa nhôm: Bộ phận quay chính, được đặt trong khe từ trường của hai cuộn dây, chịu tác động của lực điện từ làm nó quay.
- Nam châm vĩnh cửu (Nam châm hãm): Tạo ra lực hãm từ để điều chỉnh tốc độ quay của đĩa nhôm, đảm bảo độ chính xác.
- Hệ thống trục và hộp số cơ khí: Truyền chuyển động quay của đĩa nhôm đến bộ đếm cơ học, hiển thị chỉ số điện năng.
- Vỏ bảo vệ: Thường làm bằng nhựa hoặc kim loại, có cửa sổ trong suốt để quan sát chỉ số.
Xem Thêm: Cục Hồng Ngoại Smarthome & IR/RF Blaster: Ứng Dụng Nguyên Lý Và Các Thắc Mắc Về Hồng Ngoại IR 2025
3.2 Cấu tạo Công tơ điện tử
- Mạch đo lường (Metering Circuit): Chứa các cảm biến (current transformers – CTs, potential transformers – PTs hoặc shunt resistors) và mạch chuyển đổi tín hiệu, thu thập dữ liệu về dòng điện và điện áp.
- Bộ vi xử lý (Microcontroller/DSP): “Bộ não” của công tơ điện, thực hiện các thuật toán phức tạp để tính toán điện năng, lưu trữ dữ liệu và quản lý các chức năng khác.
- Màn hình hiển thị (Display): Thường là màn hình LCD hoặc LED, hiển thị các thông số như kWh, điện áp, dòng điện, công suất tức thời, v.v.
- Bộ nhớ (Memory): Lưu trữ các chỉ số tiêu thụ, dữ liệu sự kiện (như mất điện, quá tải) và các thông số cài đặt.
- Cổng giao tiếp (Communication Port): Cho phép kết nối với các thiết bị bên ngoài để đọc dữ liệu từ xa, cấu hình hoặc tích hợp vào hệ thống quản lý năng lượng (RS485, cổng quang, module RF/GPRS). Đây là điểm khác biệt lớn, tạo tiền đề cho Smart Metering và Smart Home.
- Nguồn cấp (Power Supply): Cung cấp năng lượng cho mạch điện tử hoạt động.
- Vỏ bảo vệ: Thường làm bằng vật liệu chống cháy, chống nước, chống bụi, có khả năng niêm phong chống can thiệp.
Xem Thêm: 8 Dòng Công Tắc Smart Home KNX phổ biến Ưu và Nhược Điểm Cần Biết
Nguồn tham khảo: National Electrical Code (NEC)
4. Phân loại Công tơ điện phổ biến trên thị trường
Thị trường công tơ điện rất đa dạng, có thể phân loại theo số pha hoặc theo tính năng hoạt động.
4.1 Công tơ điện 1 pha: Lựa chọn quen thuộc cho gia đình
Công tơ điện 1 pha được sử dụng rộng rãi nhất, phù hợp cho các hộ gia đình, văn phòng nhỏ, cửa hàng kinh doanh với mạng lưới điện 1 pha (220V).
4.1.1 Công tơ điện 1 pha cơ (Cảm ứng)
- Đặc điểm: Hoạt động dựa trên nguyên lý cảm ứng điện từ với đĩa nhôm quay.
- Ưu điểm: Giá thành rẻ, độ bền cao, dễ lắp đặt và sử dụng, ít bị hỏng hóc.
- Nhược điểm: Độ chính xác có thể bị ảnh hưởng bởi môi trường, không có khả năng đọc dữ liệu từ xa.

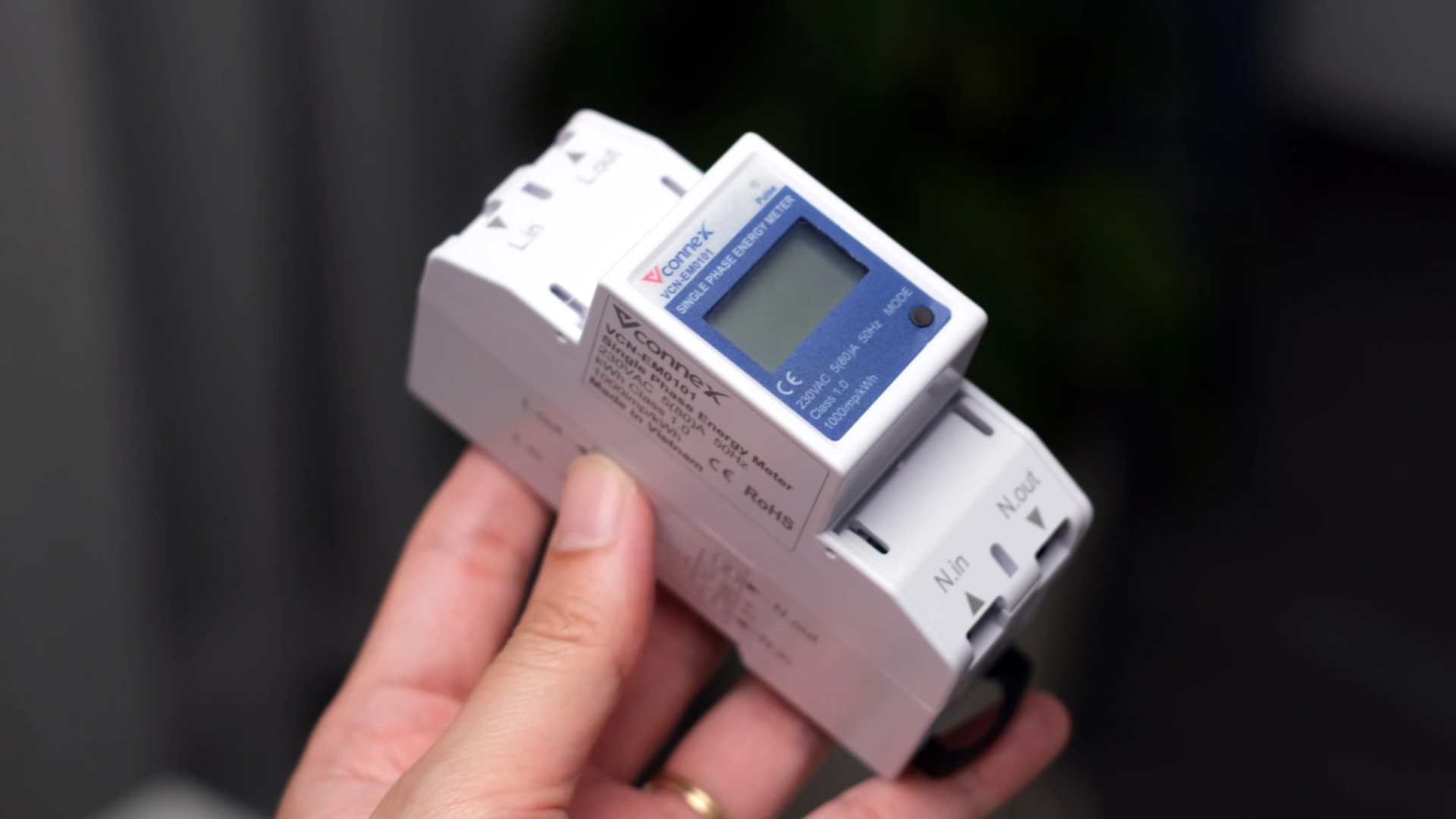

4.1.2 Công tơ điện 1 pha điện tử (Kỹ thuật số)
- Đặc điểm: Sử dụng mạch điện tử để đo lường, hiển thị kết quả trên màn hình LCD/LED.
- Ưu điểm:
- Độ chính xác cao: Ít bị ảnh hưởng bởi môi trường bên ngoài.
- Đo lường chi tiết: Có thể hiển thị nhiều thông số khác ngoài kWh như điện áp (V), dòng điện (A), công suất tức thời (kW), tần số (Hz), hệ số công suất (Cosφ).
- Tính năng thông minh: Một số loại có bộ nhớ lưu trữ dữ liệu, cổng giao tiếp để đọc từ xa, chức năng cảnh báo quá tải, tích hợp vào hệ thống nhà thông minh của Thạch Anh ITT.
- Nhược điểm: Giá thành cao hơn loại cơ, yêu cầu nguồn cấp ổn định hơn.
- Ứng dụng: Thích hợp cho các hộ gia đình muốn theo dõi điện năng chi tiết, các dự án nhà thông minh, chung cư cao cấp.
Nguồn tham khảo: International Electrotechnical Commission (IEC) – Standards for Electricity Metering
4.2 Công tơ điện 3 pha: Giải pháp cho các tải tiêu thụ lớn
Công tơ điện 3 pha được thiết kế để đo lường điện năng trong mạng lưới điện 3 pha, thường dùng cho các tải có công suất lớn như nhà máy, xí nghiệp, tòa nhà thương mại, hoặc các biệt thự có hệ thống điện phức tạp.
4.2.1 Công tơ điện 3 pha trực tiếp
- Đặc điểm: Dòng điện tải trực tiếp chạy qua các cuộn dây dòng của công tơ điện.
- Ứng dụng: Dành cho các tải có dòng điện định mức không quá lớn (thường dưới 100A mỗi pha).
- Ưu điểm: Đơn giản, dễ lắp đặt.
4.2.2 Công tơ điện 3 pha gián tiếp (qua biến dòng/biến áp đo lường)
- Đặc điểm: Dòng điện và/hoặc điện áp tải được đưa qua các biến dòng (CT) và/hoặc biến áp đo lường (PT) trước khi đi vào công tơ điện. Các CT/PT sẽ giảm giá trị dòng điện/điện áp xuống mức an toàn.
- Ứng dụng: Dành cho các tải có dòng điện và điện áp rất lớn (hàng trăm đến hàng ngàn ampe, kV).
- Ưu điểm: An toàn, đo lường chính xác với dải tải rộng.
4.3 Công tơ điện 2 chiều: Tương lai của năng lượng tái tạo
Đây là loại công tơ điện tử chuyên biệt, được thiết kế cho các hệ thống điện năng lượng mặt trời hoặc các nguồn phát điện nhỏ lẻ kết nối với lưới điện quốc gia.
- Đặc điểm: Có khả năng đo lường điện năng theo cả hai chiều: điện năng tiêu thụ từ lưới (chiều mua vào) và điện năng phát lên lưới (chiều bán ra).
- Ứng dụng: Bắt buộc phải có cho các dự án điện mặt trời áp mái hòa lưới.
- Tầm quan trọng: Thúc đẩy phát triển năng lượng tái tạo, cho phép người dân tạo ra điện riêng và thậm chí bán lại phần dư thừa, tạo nguồn thu nhập và giảm gánh nặng cho lưới điện quốc gia.
Xem Thêm: Rơ Le Nhiệt Là Gì? Cấu Tạo, Nguyên Lý và Ứng Dụng Chuyên Sâu Trong Hệ Thống Điện Hiện Đại
5. Hướng dẫn lựa chọn Công tơ điện tốt nhất cho ngôi nhà của bạn
Việc lựa chọn đồng hồ điện phù hợp không chỉ đảm bảo độ chính xác trong việc tính toán hóa đơn mà còn ảnh hưởng đến sự ổn định và an toàn của hệ thống điện. Với kinh nghiệm lâu năm trong ngành công nghệ và nhà thông minh, Thạch Anh ITT khuyên bạn nên xem xét kỹ các yếu tố sau:
5.1 Các thông số kỹ thuật cần lưu ý
- Điện áp định mức (Rated Voltage – V): Đảm bảo công tơ điện có điện áp định mức (ví dụ 220V cho 1 pha, 380V cho 3 pha) phù hợp với mạng lưới điện của bạn.
- Dòng điện định mức (Rated Current – A): Chọn công tơ điện có dòng điện định mức phù hợp hoặc cao hơn một chút so với tổng dòng điện tối đa mà bạn dự kiến sử dụng.
- Cấp chính xác (Accuracy Class – Cl): Đây là thông số cực kỳ quan trọng, cho biết sai số cho phép của công tơ điện. Đối với các dự án biệt thự thông minh cao cấp, Thạch Anh ITT khuyến nghị tối thiểu Cl 1.0 để đảm bảo tính minh bạch và hiệu quả quản lý năng lượng.
Nguồn tham khảo: Cơ quan tiêu chuẩn đo lường chất lượng Việt Nam (Tổng cục Tiêu chuẩn Đo lường Chất lượng)
5.2 Lời khuyên
Là đơn vị chuyên cung cấp giải pháp nhà thông minh toàn diện, Thạch Anh ITT hiểu rõ tầm quan trọng của các thiết bị nền tảng như công tơ điện.
- Thương hiệu uy tín: Luôn ưu tiên lựa chọn công tơ điện từ các nhà sản xuất có tên tuổi, đã được kiểm định và tin dùng trên thị trường.
- Mua hàng chính hãng: Tuyệt đối tránh mua hàng trôi nổi, không rõ nguồn gốc.
- Kiểm định định kỳ: Theo quy định của nhà nước và EVN, công tơ điện phải được kiểm định định kỳ (thường là 5 năm một lần) để đảm bảo độ chính xác.
- Tích hợp thông minh: Đối với các biệt thự, nhà phố cao cấp mong muốn một hệ thống Smart Home đúng nghĩa, hãy cân nhắc lựa chọn đồng hồ điện loại điện tử có khả năng giao tiếp (Modbus RTU, LoRaWAN, Zigbee, v.v.) để dễ dàng tích hợp vào hệ thống quản lý năng lượng của Thạch Anh ITT.
- Tham khảo ý kiến chuyên gia: Nếu bạn không chắc chắn, hãy liên hệ với các chuyên gia điện hoặc đội ngũ kỹ thuật của Thạch Anh ITT để được tư vấn chi tiết.
Xem Thêm: Rơ Le Nhiệt Là Gì? Cấu Tạo, Nguyên Lý và Ứng Dụng Chuyên Sâu Trong Hệ Thống Điện Hiện Đại
6. Top các loại Công tơ điện tốt nhất tại Việt Nam 2024
Dựa trên kinh nghiệm thực tế và đánh giá thị trường, Thạch Anh ITT giới thiệu một số thương hiệu và dòng sản phẩm công tơ điện uy tín, được tin dùng hàng đầu tại Việt Nam hiện nay, phù hợp cho cả hộ gia đình và các dự án cao cấp.
6.1 Đồng hồ điện Gelex Emic: Niềm tin từ thương hiệu quốc dân
- Đặc điểm: Gelex Emic là một thương hiệu lâu đời và rất được tin cậy tại Việt Nam. Sản phẩm của Emic nổi tiếng về độ bền, ổn định và giá thành hợp lý.
- Sản phẩm nổi bật: Cung cấp đa dạng cả công tơ điện 1 pha cơ, 1 pha điện tử, và 3 pha. Các dòng công tơ điện tử của Emic ngày càng được cải tiến với nhiều tính năng hiện đại.
- Lý do nên chọn: Được EVN tin dùng rộng rãi, dễ dàng tìm mua và thay thế, đảm bảo tiêu chuẩn Việt Nam. Phù hợp cho những ai tìm kiếm sự tin cậy, bền bỉ và hiệu quả chi phí.
Nguồn tham khảo: Tổng công ty Cổ phần Thiết bị điện Việt Nam (Gelex Emic)
6.2 Đồng hồ điện Vinasino: Sự kết hợp giữa công nghệ và hiệu quả
- Đặc điểm: Vinasino là một trong những nhà sản xuất công tơ điện tiên tiến tại Việt Nam, tập trung vào các sản phẩm công tơ điện tử với công nghệ hiện đại.
- Sản phẩm nổi bật: Các dòng công tơ điện tử 1 pha và 3 pha của Vinasino được đánh giá cao về độ chính xác, khả năng đo lường đa thông số và tùy chọn giao tiếp từ xa.
- Lý do nên chọn: Phù hợp với các dự án yêu cầu độ chính xác cao, khả năng quản lý năng lượng chi tiết và có thể tích hợp vào các hệ thống Smart Home của Thạch Anh ITT.
Nguồn tham khảo: Công ty Cổ phần Vinasino
6.3 Công tơ điện EDMI: Giải pháp thông minh từ Singapore
- Đặc điểm: EDMI là một thương hiệu quốc tế đến từ Singapore, chuyên cung cấp các giải pháp đo lường thông minh (Smart Metering). Sản phẩm của EDMI nổi tiếng về công nghệ tiên tiến, độ bền vượt trội và khả năng bảo mật cao.
- Sản phẩm nổi bật: Các dòng công tơ điện tử 1 pha và 3 pha của EDMI được trang bị nhiều tính năng thông minh như giao tiếp PLC, GPRS, đo đếm đa biểu giá (TOU), ghi nhận chất lượng điện năng.
- Lý do nên chọn: Là lựa chọn lý tưởng cho các dự án cao cấp, khu đô thị thông minh, hoặc những biệt thự đòi hỏi giải pháp quản lý năng lượng toàn diện, hiện đại và chuẩn quốc tế.
Nguồn tham khảo: EDMI Limited
Xem Thêm: Rơ Le Nhiệt Là Gì? Cấu Tạo, Nguyên Lý và Ứng Dụng Chuyên Sâu Trong Hệ Thống Điện Hiện Đại
Kết luận: Nâng tầm quản lý năng lượng với lựa chọn Công tơ điện thông minh
Từ những phân tích chuyên sâu trên, có thể thấy công tơ điện (hay đồng hồ điện) không chỉ là một thiết bị đo lường đơn thuần mà còn là yếu tố then chốt trong việc quản lý năng lượng hiệu quả cho mọi gia đình, đặc biệt là đối với các công trình cao cấp như biệt thự và nhà phố. Việc hiểu rõ về định nghĩa, nguyên lý hoạt động, cấu tạo, phân loại và cách lựa chọn công tơ điện phù hợp sẽ giúp quý vị tối ưu hóa chi phí, đảm bảo an toàn điện và tận dụng tối đa tiềm năng của hệ thống điện.
Trong bối cảnh nhà thông minh đang trở thành xu hướng tất yếu, việc trang bị các loại đồng hồ điện điện tử hiện đại, có khả năng tích hợp vào hệ sinh thái điều khiển trung tâm là một bước đi chiến lược. Tại Thạch Anh ITT, chúng tôi không chỉ cung cấp các giải pháp nhà thông minh đẳng cấp, mà còn cam kết hỗ trợ quý vị trong việc lựa chọn và tích hợp các thiết bị điện nền tảng như công tơ điện, nhằm tạo nên một hệ thống quản lý năng lượng thông minh, an toàn và tiện nghi vượt trội.
